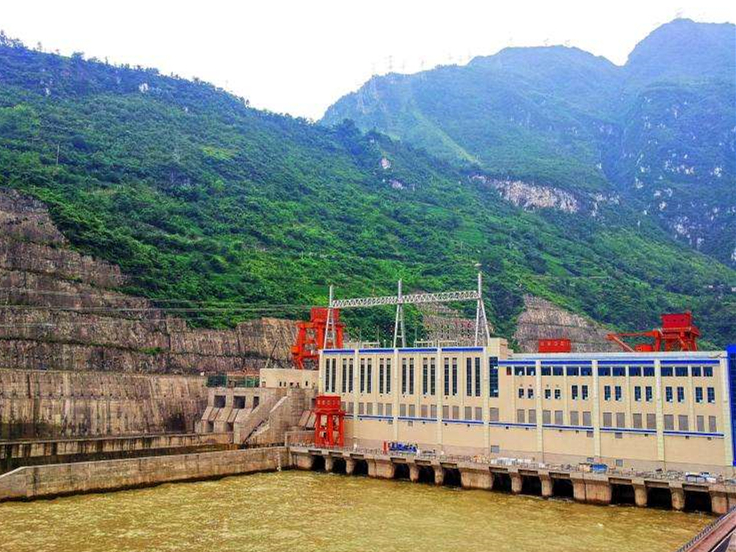

国电枕头坝一级水电站GNSS设备防雷接地工程
项目名称:国电枕头坝一级水电站GNSS设备防雷接地工程
工程地点:四川 乐山
竣工时间:2018年



方案设计说明(节选):
3.1 现场勘测
根据现场土质环境,确定地网布设位置,如避雷针周围砂石较多,土壤电阻率过高,应就近寻找土壤相对较好的地方进行布设,地网布设位置距离避雷针的距离不宜超过100米。
3.2 地沟开挖
地沟开挖深度应大于60CM,当地网布设在山坡时,可根据现场环境调整开挖深度。地沟可呈环形状,也可呈射线状,根据实地情况采用合适的地沟形状。

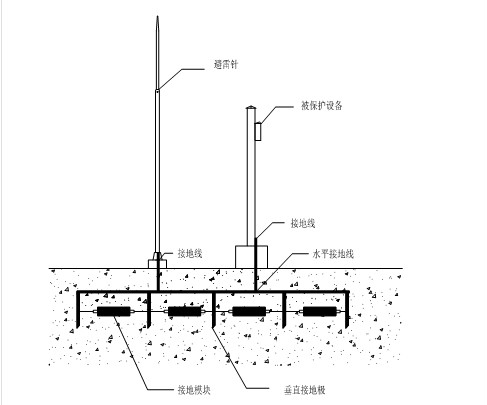

3.3 接地装置
本次施工采用了镀锌角钢接地极L=1500mm,镀锌圆钢接地极L=1000mm,石墨接地体、镀锌接地绞线。接地极人工打入沟底,间距2米,石墨接地体挖深坑埋设,间距4米。

。。。。。。
