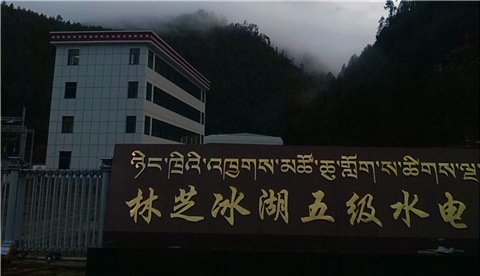

林芝冰湖五级水电站



    2015年1月,我公司接到亿业水电投资集团邀请,前往西藏林芝勘察林芝冰湖五级水电站接地网实情。我公司人员抵达林芝冰湖五级电站现场后,得到亿业集团公司的热情接待。经我公司人员对现场情况详细了解后,深感这将是一项艰巨的任务。
     电站修建已经接近尾声,预计一个月之内开始发电。但电站的保护接地地阻值经林芝防雷中心测试高达50欧姆。而这一接地电阻值与电站要求的接地阻值相去甚远,鉴于此,亿业集团公司为了降低接地电阻值到1欧姆以下,经多方商讨,于2015年2月份与我公司签订了协议:1欧姆接地网工程。就此,我公司展开了为期一个月的艰苦战斗,最终将接地电阻值成功降低到0.87欧姆。
基本方案
    林芝地区土质情况极为复杂,电站地平以下约15米为砂石层,约15到20米为流沙层,完全没有土壤。经实际勘测,地平以下12米位置有地下水。鉴于此地质情况,我公工程部集体出谋划策,几经讨论,最终敲定一套切合实际的技术方案:深井接地法、换土法结合使用

截取部分方案详情:


第四章 深井接地施工方案

1. 用地质钻机按设计图纸设计部位进行钻孔。
设计深井20米,直径110mm,施工采用XY-100型地勘钻机施工。用直径130mm开孔到一定深度,以后用直径110mm钻井到20米。为了保证深井接地极的安装,必须将深度做到大于等于20米,特殊地质情况,须加深,以保证达到或者超过设计要求,圆满解决深井接地需求。
该项目可采用1台XY-100地勘钻机,结构紧凑,稳定性好,机械传动功率损失较少,能确保成井的质量和钻井的垂直度。地勘钻机钻孔必须遵守相关地勘钻井安全规程。

2.安装接地极
在深孔底部放入4-6cm厚的泥土,再铺垫1cm专用低阻回填料。在安装接地棒时,每下放3m时用专用卡具卡住接地棒,将连接管套入接地棒端部螺纹并旋紧,再将一根接地棒与连接管对接旋紧后继续向下沉放,直到规定深度。在安装连接管之前,每个连接螺纹抺一层导电胶,当连接管及接地棒旋紧后再喷涂一层银粉漆于连接管及螺纹部位。
3.接地极端部引线焊接
当接地极基本沉放完毕前,用裸铜绞线与接地棒端部焊接,焊接采用直热式放热熔焊工艺进行。
直热式放热熔焊工艺(泰卡 威特工艺)原理:
3CuO+2Al→3Cu+Al2O3+△Q。
4.低电阻回填料填充
当引线焊接完毕后,将接地极沉放到底,然后将钻孔内全部用低阻回填料填满填实,无悬空现象。
5.裸铜绞线敷设及连接

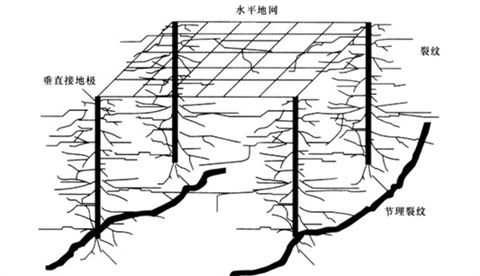

将所有接地极用裸铜绞线可靠连接起来,并与全厂接地网连接。所有裸铜绞线经过岩石地段开挖成断面为0.4×0.4米的沟槽。槽底铺垫0.2米深泥土并夯实,然后敷设裸铜绞线。绞线与接地极地网采放热焊接工艺进行焊接。焊接完毕后在绞线上方铺放大于30mm厚的低阻回填料,最后用泥土将沟槽填平夯实。如遇到上方有砼浇筑时,将沟槽顶部铺放砂砾石再浇筑。施工简图如下:





现场图片:

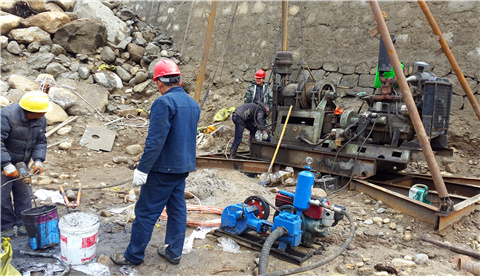

深井接地施工

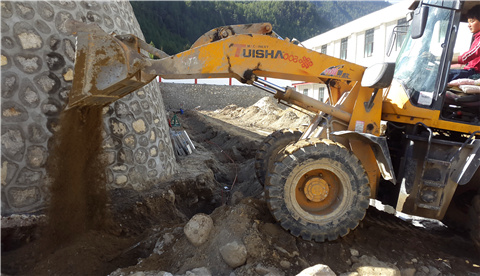

换土施工

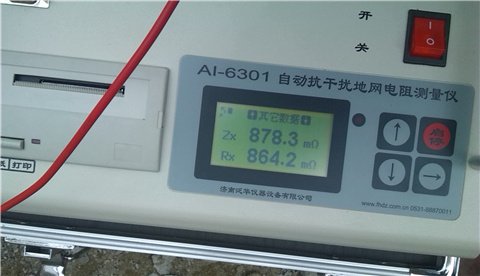

测试结果
